FEMCO BMC-R

Станки данной серии представляют собой классический вид ГРС с ЧПУ. Станки имеют 5 управляемых осей. Крестовой поворотный стол имеет возможность вращения и продольно-поперечного перемещения. Шпиндельная бабка может вертикально перемещаться по колонне. 5-я управляемая ось – выдвижение шпинделя. Линейка этих станков имеет 3 типоразмера поворотных столов и 2 типоразмера шпинделей.

В зависимости от размеров обрабатываемых деталей, заказчик может выбирать станки с различными ходами по осям. Станки данной серии имеют мощный шпиндель с высоким моментом, обусловленным наличием в приводе главного движения коробки скоростей.

На выбор заказчика предлагаются системы ЧПУ различных производителей. Для повышения точности станки данной серии могут комплектоваться датчиками линейных и круговых перемещений. Модификация станка RS2 имеет ограждение рабочей зоны кабинетного типа.

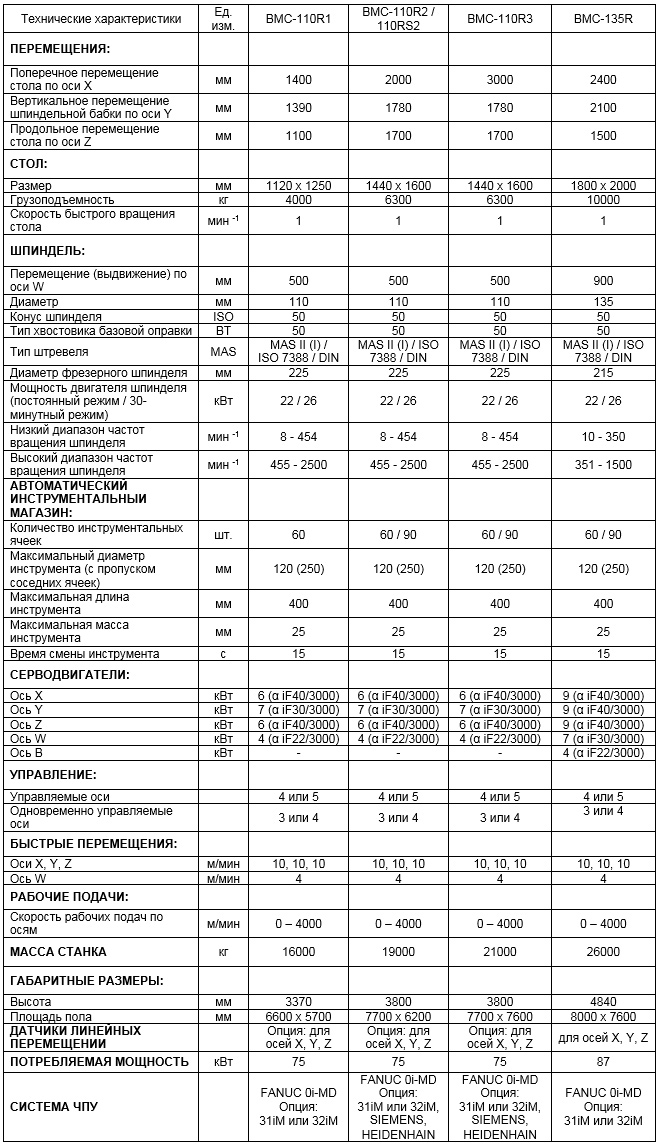

Технические характеристикиЕД. изм.ВМС-110R1ВМС-110R2 / 110RS2ВМС-110R3ВМС-135R
ПЕРЕМЕЩЕНИЯ:
Поперечное перемещение стола по оси Xмм1400200030002400
Вертикальное перемещение шпиндельной бабки по оси Yмм1390178017802100
Продольное перемещение стола по оси Zмм1100170017001500
СТОЛ:
Размермм1120x 12501440х16001440x16001800 x 2000
Грузоподъемностькг40006300630010000
Скорость быстрого вращения столамин-11111
ШПИНДЕЛЬ:
Перемещение (выдвижение) по оси Wмм500500500900
Диаметрмм110110110135
Конус шпинделяISO50505050
Тип хвостовика базовой оправкиВТ50505050
Тип штревеляMASMAS II(I)/ISO 7388/DINMAS II(I)/ISO 7388/DINMAS II(I)/ISO 7388/DINMAS II (I)/ISO 7388 / DIN
Диаметр фрезерного шпинделямм225225225215
Мощность двигателя шпинделя (постоянный режим / 30-минутный режим)кВт22/2622/2622/2622/26
Низкий диапазон частот вращения шпинделямин-18-4548-4548-45410-350
Высокий диапазон частот вращения шпинделямин-1455-2500455-2500455-2500351-1500
АВТОМАТИЧЕСКИЙ ИНСТРУМЕНТАЛЬНЫМ МАГАЗИН:
Количество инструментальных ячеекшт.6060/9060/9060/90
Максимальный диаметр инструмента (с пропуском соседних ячеек)мм120 (250)120 (250)120 (250)120 (250)
Максимальная длина инструментамм400400400400
Максимальная масса инструментамм25252525
Время смены инструментас15151515
СЕРВОДВИГАТЕЛИ:
Ось ХкВт6 (a IF40/3000)6 (а IF40/3000)6 (а IF40/3000)9 (a IF40/3000)
Ось УкВт7 (а IF30/3000)7 (а IF30/3000)7 (а SF30/3000)9 (a IF40/3000)
Ocь ZкВт6 (а IF40/3000)6 (а IF40/3000)6 (a IF40/3000)9 (a IF40/3000)
Ось WкВт4 (а IF22/3000)4 (а IF22/3000)4 (a IF22/3000)7 (a IF30/3000)
Ось ВкВт---4 (a IF22/3000)
УПРАВЛЕНИЕ:
Управляемые оси4 или 54 или 54 или 54 или 5
Одновременно управляемые оси3 или 43 или 43 или 43 или 4
БЫСТРЫЕ ПЕРЕМЕЩЕНИЯ:
Оси X, Y, Z м/мин10,10,1010,10,1010,10,1010,10,10
Ось Wм/мин4444
РАБОЧИЕ ПОДАЧИ:
Скорость рабочих подач по осямм/мин0-40000-40000-40000-4000
Масса станкакг16000190002100026000
ГАБАРИТНЫЕ РАЗМЕРЫ:
Высотамм3370380038004840
Площадь поламм6600х57007700х62007700х76008000х7600
Датчики линейных перемещенийОпция: для осей X, Y, ZОпция: для осей X, Y, ZОпция: для осей X, Y, Zдля осей X, Y, Z
Потребляемая мощностькВт75757587
Система ЧПУFANUC 0I-MD Опция: ЗИМ или 32IM, SIEMENS, HEIDENHAINFANUC 0i-MD Опция: ЗИМ или 32IM, SIEMENS, HEIDENHAINFANUC 0I-MD Опция: ЗИМ или 32IM, SIEMENS, HEIDENHAINFANUC 0I-MD Опция: ЗИМ или 32iM
