FEMCO BMC-110FT

Станки данной серии представляют собой классический вид горизонтального обрабатывающего центра с продольно-подвижной колонной. Отличительной особенностью этих станков является наличие встроенной расточной планшайбы. Станки имеют 6 управляемых осей. Поворотный стол имеет возможность вращения и поперечного перемещения. Шпиндельная бабка может вертикально перемещаться по колонне. 4-я управляемая ось – продольное перемещение колонны. 5-я управляемая ось – выдвижение шпинделя. 6-я управляемая ось – радиальное перемещение радиального суппорта расточной планшайбы.

Линейка этих станков имеет 1 типоразмер поворотного стола и 1 типоразмер шпинделя. В зависимости от размеров обрабатываемых деталей, заказчик может выбирать станки с различными ходами по осям. Станки данной серии имеют мощный шпиндель и расточную планшайбу с высоким моментом, обусловленным наличием в приводе главного движения коробки скоростей.

На выбор заказчика предлагаются системы ЧПУ различных производителей. Для повышения точности станки данной серии уже в базовой комплектации имеют датчики линейных и круговых перемещений.

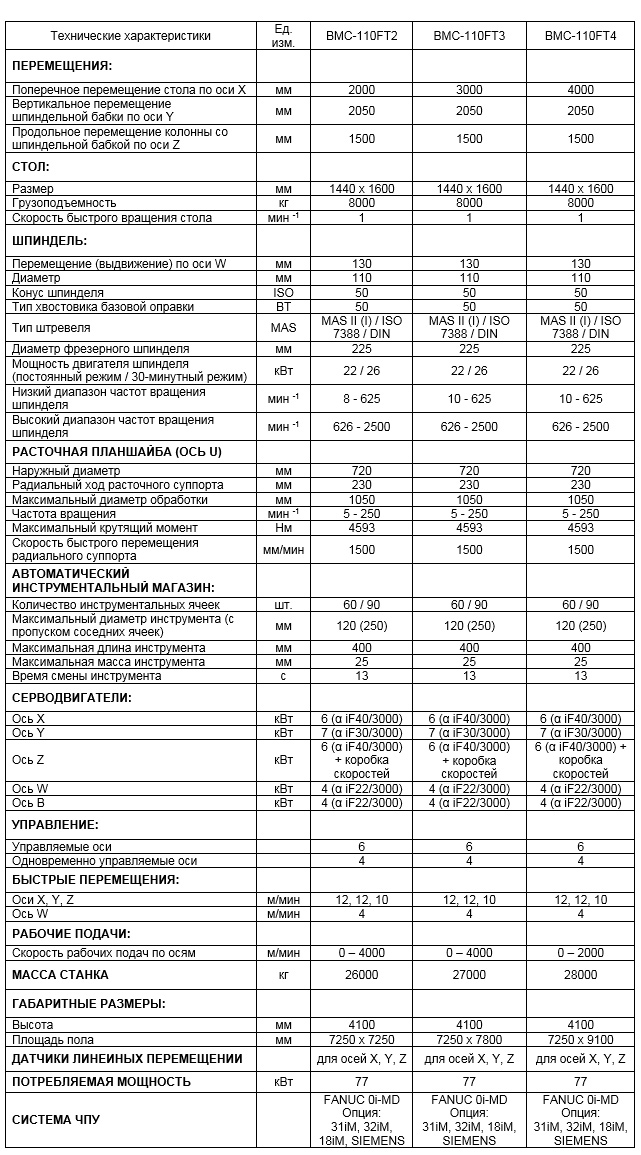

Технические характеристикиЕД. изм.ВМС-110FT2ВМС-110FT3ВМС-110FT4
ПЕРЕМЕЩЕНИЯ:
Поперечное перемещение стола по оси Xмм200030004000
Вертикальное перемещение шпиндельной бабки по оси Yмм205020502050
Продольное перемещение колонны со шпиндельной бабкой по оси Zмм150015001500
СТОЛ:
Размермм1440x16001440x16001440x1600
Грузоподъемностькг800080008000
Скорость быстрого вращения столамин-1111
Перемещение (выдвижение) по оси Wмм130130130
Диаметрмм110110110
Конус шпинделяISO505050
Тип хвостовика базовой оправкиВТ505050
Тип штревеляMASMAS II(I)/ISO 7388/DINMAS II(I)/ISO 7388 / DINMAS II(I)/ISO 7388/ DIN
Диаметр фрезерного шпинделямм225225225
Мощность двигателя шпинделя (постоянный режим / 30-минутный режим)кВт22/2622/2622/26
Низкий диапазон частот вращения шпинделямин-18-62510-62510-625
Высокий диапазон частот вращения шпинделямин-1626-2500626-2500626-2500
Расточная планшайба (Ось U)мм720720720
Радиальный ход расточного суппортамм230230230
Максимальный диаметр обработкимм105010501050
Частота вращениямин-15-2505-2505-250
Максимальный крутящий моментНм459345934593
Скорость быстрого перемещения радиального суппортамм/мин150015001500
АВТОМАТИЧЕСКИЙ ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН:
Количество инструментальных ячеекшт.60/9060/9060/90
Максимальный диаметр инструмента (с пропуском соседних ячеек)мм120 (250)120 (250)120 (250)
Максимальная длина инструментамм400400400
Максимальная масса инструментамм252525
Время смены инструментас131313
СЕРВОДВИГАТЕЛИ:
Ось ХкВт6 (a IF40/3000)6 (a IF40/3000)6 (a IF40/3000)
Ось УкВт7 (а IF30/3000)7 (a IF30/3000)7 (a IF30/3000)
Ocь ZкВт6 (а IF40/3000) + коробка скоростей6 (a IF40/3000) + коробка скоростей6 (a IF40/3000) + коробка скоростей
Ось WкВт4 (а IF22/3000)4 (а IF22/3000)4 (а IF22/3000)
Ось ВкВт4 (а IF22/3000)4 (а IF22/3000)4 (а IF22/3000)
УПРАВЛЕНИЕ:
Управляемые оси666
Одновременно управляемые оси444
БЫСТРЫЕ ПЕРЕМЕЩЕНИЯ:
Оси X, Y, Zм/мин12,12,1012,12,1012,12,10
Ось Wм/мин444
РАБОЧИЕ ПОДАЧИ:
Скорость рабочих подач по осямм/мин0-40000-40000-2000
Масса станкакг260002700028000
ГАБАРИТНЫЕ РАЗМЕРЫ:
Высотамм410041004100
Площадь поламм7250х72507250х78007250x9100
Датчики линейных перемещениидля осей X, Y, Zдля осей X, Y, Zдля осей X, Y, Z
Потребляемая мощностькВт777777
Система ЧПУFANUC 0i-MD Опция: ЗИМ, 32iM, 18IM, SIEMENSFANUC 0I-MD Опция: ЗИМ. 32IM, 18iM, SIEMENSFANUC 0i-MD Опция: ЗИМ, 32iM, 18IM, SIEMENS
