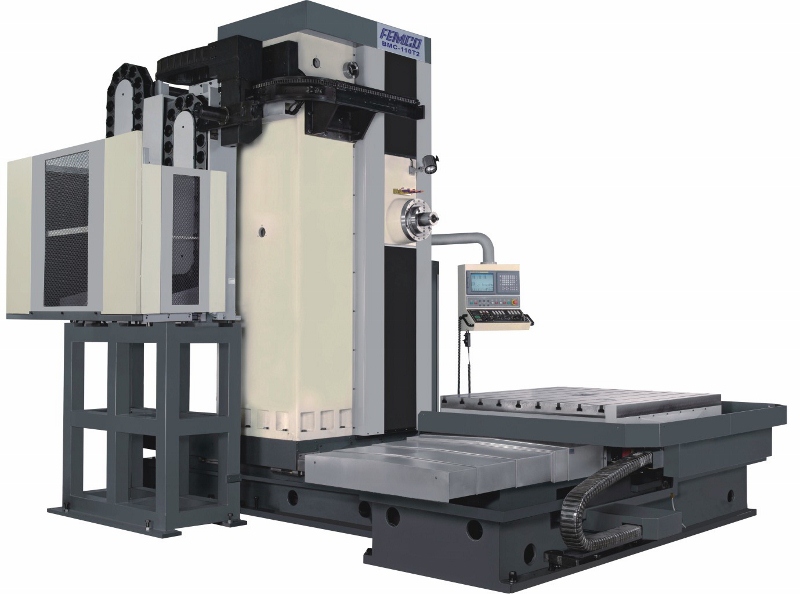

FEMCO BMC-T
Станки данной серии представляют собой классический вид горизонтального обрабатывающего центра с продольно-подвижной колонной. Станки имеют 5 управляемых осей. Поворотный стол имеет возможность вращения и поперечного перемещения. Шпиндельная бабка может вертикально перемещаться по колонне. 4-я управляемая ось – продольное перемещение колонны. 5-я управляемая ось – выдвижение шпинделя. Линейка этих станков имеет 2 типоразмера поворотных столов и 2 типоразмера шпинделей.
В зависимости от размеров обрабатываемых деталей, заказчик может выбирать станки с различными ходами по осям. Станки данной серии имеют мощный шпиндель с высоким моментом, обусловленным наличием в приводе главного движения коробки скоростей.
На выбор заказчика предлагаются системы ЧПУ различных производителей. Для повышения точности станки данной серии уже в базовой комплектации имеют датчики линейных и круговых перемещений.
| Технические характеристики | ЕД. изм. | ВМС-110Т2 | ВМС-110ТЗ | ВМС-110Т4 | BMC-135T |
| ПЕРЕМЕЩЕНИЯ: | |||||
| Поперечное перемещение стола по оси X | мм | 2000 | 3000 | 4000 | 3000 |
| Вертикальное перемещение шпиндельной бабки по оси Y | мм | 2050 | 2050 | 2050 | 2100 |
| Продольное перемещение стола по оси Z | мм | 1500 | 1500 | 1500 | 2100 |
| СТОЛ: | |||||
| Размер | мм | 1440х1600 | 1440х1600 | 1440x1600 | 2200x2200 |
| Грузоподъемность | кг | 8000 | 8000 | 8000 | 15000 |
| Скорость быстрого вращения стола | мин-1 | 1 | 1 | 1 | 1 |
| ШПИНДЕЛЬ: | |||||
| Перемещение (выдвижение) по оси W | мм | 500 | 500 | 500 | 900 |
| Диаметр | мм | 110 | 110 | 110 | 135 |
| Конус шпинделя | ISO | 50 | 50 | 50 | 50 |
| Тип хвостовика базовой оправки | ВТ | 50 | 50 | 50 | 50 |
| Тип штревеля | MAS | MAS II(I)/ISO 7388/DIN | MAS II(I)/ISO 7388/DIN | MAS II(I)/ISO 7388/DIN | MAS II (I)/ISO 7388 / DIN |
| Диаметр фрезерного шпинделя | мм | 225 | 225 | 225 | 255 |
| Мощность двигателя шпинделя (постоянный режим / 30-минутный режим) | кВт | 22/26 | 22/26 | 22/26 | 22/26 |
| Низкий диапазон частот вращения шпинделя | мин-1 | 8-454 | 8-454 | 8-454 | 10-350 |
| Высокий диапазон частот вращения шпинделя | мин-1 | 455-2500 | 455-2500 | 455-2500 | 351-1500 |
| АВТОМАТИЧЕСКИЙ ИНСТРУМЕНТАЛЬНЫМ МАГАЗИН: | |||||
| Количество инструментальных ячеек | шт. | 60/90 | 60/90 | 60/90 | 60/90 |
| Максимальный диаметр инструмента (с пропуском соседних ячеек) | мм | 120 (250) | 120 (250) | 120 (250) | 120 (250) |
| Максимальная длина инструмента | мм | 400 | 400 | 400 | 400 |
| Максимальная масса инструмента | мм | 25 | 25 | 25 | 25 |
| Время смены инструмента | с | 15 | 15 | 15 | 15 |
| СЕРВОДВИГАТЕЛИ: | |||||
| ОсьХ | кВт | 7 (а IF30/3000) | 7 (а IF30/3000) | 7 (a iF30/3000) | 9 (a IF40/3000) |
| ОсьУ | кВт | 7 (а IF30/3000) + коробка скоростей | 7 (а IF30/3000) + коробка скоростей | 7 (a IF30/3000) + коробка скоростей | 9 (a IF30/3000 iF) + коробка скоростей |
| OcbZ | кВт | 6 (а IF40/3000) | 6 (а IF40/3000) | 6 (a IF40/3000) | 9 (a IF40/3000) + коробка скоростей |
| Ось W | кВт | 4 (а IF22/3000) | 4 (а IF22/3000) | 4 (a IF22/3000) | 7 (a IF30/3000) |
| Ось В | кВт | 4 (а IF22Z3000) | 4 (а IF22/3000) | 4 (a IF22/3000) | 4 (a IF22/3000) |
| УПРАВЛЕНИЕ: | |||||
| Управляемые оси | 4 или 5 | 4 или 5 | 4 или 5 | 4 или 5 | |
| Одновременно управляемые оси | 3 или 4 | 3 или 4 | 3 или 4 | 3 или 4 | |
| БЫСТРЫЕ ПЕРЕМЕЩЕНИЯ: | |||||
| Оси X, Y, Z | м/мин | 10.12,12 | 12.12.12 | 12. 12. 12 | 10.10.6 |
| Ось W | м/мин | 4 | 4 | 4 | 4 |
| РАБОЧИЕ ПОДАЧИ: | |||||
| Скорость рабочих подач по осям | м/мин | 0-4000 | 0-4000 | 0-4000 | 0-4000 |
| Масса станка | кг | 24000 | 25000 | 26000 | 32000 |
| ГАБАРИТНЫЕ РАЗМЕРЫ: | |||||
| Высота | мм | 4100 | 4100 | 4100 | 5100 |
| Площадь пола | мм | 7100x7060 | 7100x7800 | 7100x9100 | 8105x8400 |
| Датчики линейных перемещений | для осей X, Y.Z | для осей X. Y, Z | для осей X. Y, Z | для осей X. Y, Z | |
| Потребляемая мощность | кВт | 76 | 76 | 76 | 87 |
| Система ЧПУ | FANUC 0I-MD Опция: ЗИМ или 32IM, SIEMENS, HEIDENHAIN | FANUC 0i-MD Опция: ЗИМ или 32IM, SIEMENS, HEIDENHAIN | FANUC 0I-MD Опция: ЗИМ или 32IM, SIEMENS, HEIDENHAIN | FANUC 0I-MD Опция: ЗИМ или 32iM | |
