FEMCO BMC-T

Станки данной серии представляют собой классический вид горизонтального обрабатывающего центра с продольно-подвижной колонной. Станки имеют 5 управляемых осей. Поворотный стол имеет возможность вращения и поперечного перемещения. Шпиндельная бабка может вертикально перемещаться по колонне. 4-я управляемая ось – продольное перемещение колонны. 5-я управляемая ось – выдвижение шпинделя. Линейка этих станков имеет 2 типоразмера поворотных столов и 2 типоразмера шпинделей.

В зависимости от размеров обрабатываемых деталей, заказчик может выбирать станки с различными ходами по осям. Станки данной серии имеют мощный шпиндель с высоким моментом, обусловленным наличием в приводе главного движения коробки скоростей.

На выбор заказчика предлагаются системы ЧПУ различных производителей. Для повышения точности станки данной серии уже в базовой комплектации имеют датчики линейных и круговых перемещений.

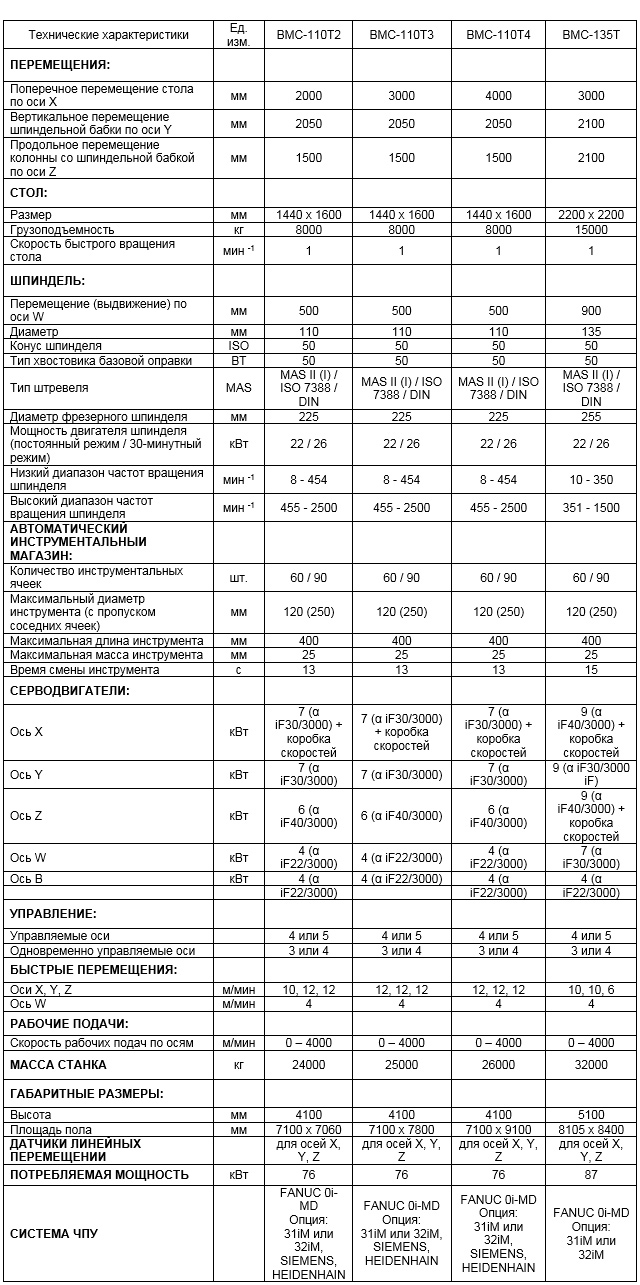

Технические характеристикиЕД. изм.ВМС-110Т2ВМС-110ТЗВМС-110Т4BMC-135T
ПЕРЕМЕЩЕНИЯ:
Поперечное перемещение стола по оси Xмм2000300040003000
Вертикальное перемещение шпиндельной бабки по оси Yмм2050205020502100
Продольное перемещение стола по оси Zмм1500150015002100
СТОЛ:
Размермм1440х16001440х16001440x16002200x2200
Грузоподъемностькг80008000800015000
Скорость быстрого вращения столамин-11111
ШПИНДЕЛЬ:
Перемещение (выдвижение) по оси Wмм500500500900
Диаметрмм110110110135
Конус шпинделяISO50505050
Тип хвостовика базовой оправкиВТ50505050
Тип штревеляMASMAS II(I)/ISO 7388/DINMAS II(I)/ISO 7388/DINMAS II(I)/ISO 7388/DINMAS II (I)/ISO 7388 / DIN
Диаметр фрезерного шпинделямм225225225255
Мощность двигателя шпинделя (постоянный режим / 30-минутный режим)кВт22/2622/2622/2622/26
Низкий диапазон частот вращения шпинделямин-18-4548-4548-45410-350
Высокий диапазон частот вращения шпинделямин-1455-2500455-2500455-2500351-1500
АВТОМАТИЧЕСКИЙ ИНСТРУМЕНТАЛЬНЫМ МАГАЗИН:
Количество инструментальных ячеекшт.60/9060/9060/9060/90
Максимальный диаметр инструмента (с пропуском соседних ячеек)мм120 (250)120 (250)120 (250)120 (250)
Максимальная длина инструментамм400400400400
Максимальная масса инструментамм25252525
Время смены инструментас15151515
СЕРВОДВИГАТЕЛИ:
ОсьХкВт7 (а IF30/3000)7 (а IF30/3000)7 (a iF30/3000)9 (a IF40/3000)
ОсьУкВт7 (а IF30/3000) + коробка скоростей7 (а IF30/3000) + коробка скоростей7 (a IF30/3000) + коробка скоростей9 (a IF30/3000 iF) + коробка скоростей
OcbZкВт6 (а IF40/3000)6 (а IF40/3000)6 (a IF40/3000)9 (a IF40/3000) + коробка скоростей
Ось WкВт4 (а IF22/3000)4 (а IF22/3000)4 (a IF22/3000)7 (a IF30/3000)
Ось ВкВт4 (а IF22Z3000)4 (а IF22/3000)4 (a IF22/3000)4 (a IF22/3000)
УПРАВЛЕНИЕ:
Управляемые оси4 или 54 или 54 или 54 или 5
Одновременно управляемые оси3 или 43 или 43 или 43 или 4
БЫСТРЫЕ ПЕРЕМЕЩЕНИЯ:
Оси X, Y, Z м/мин10.12,1212.12.1212. 12. 1210.10.6
Ось Wм/мин4444
РАБОЧИЕ ПОДАЧИ:
Скорость рабочих подач по осямм/мин0-40000-40000-40000-4000
Масса станкакг24000250002600032000
ГАБАРИТНЫЕ РАЗМЕРЫ:
Высотамм4100410041005100
Площадь поламм7100x70607100x78007100x91008105x8400
Датчики линейных перемещенийдля осей X, Y.Zдля осей X. Y, Zдля осей X. Y, Zдля осей X. Y, Z
Потребляемая мощностькВт76767687
Система ЧПУFANUC 0I-MD Опция: ЗИМ или 32IM, SIEMENS, HEIDENHAINFANUC 0i-MD Опция: ЗИМ или 32IM, SIEMENS, HEIDENHAINFANUC 0I-MD Опция: ЗИМ или 32IM, SIEMENS, HEIDENHAINFANUC 0I-MD Опция: ЗИМ или 32iM
