FEMCO BMC-250T

Станки данной серии представляют собой классический вид горизонтального обрабатывающего центра с продольно-подвижной колонной. Станки имеют 6 управляемых осей. Поворотный стол имеет возможность вращения и поперечного перемещения. Шпиндельная бабка может вертикально перемещаться по колонне. 4-я управляемая ось – продольное перемещение колонны. 5-я управляемая ось – выдвижение шпинделя. 6-я управляемая ось (ось С) – управляемое вращение шпинделя с целью его позиционирования, т.к. основной из отличительных особенностей станков данной серии является работа с 30˚ и 90˚ - градусными автоматическими фрезерными головками. Благодаря этой опции, станок способен производить полноценную 5-и стороннюю обработку деталей сложной конфигурации – пресс-форм, штампов, корпусных деталей.

Еще одной важной особенностью данных станков является наличие высокоскоростного шпинделя, оборудованного коробкой скоростей ZF, благодаря чему имеется возможность обработки, как на высоких скоростях до 6000 об/мин, так и на малых скоростях с высоким крутящим моментом.

Линейка этих станков имеет 2 типоразмера поворотных столов. В зависимости от размеров обрабатываемых деталей, заказчик может выбирать станки с различными ходами по осям. Станки данной серии имеют мощный шпиндель с высоким моментом, обусловленным наличием в приводе главного движения коробки скоростей ZF. На выбор заказчика предлагаются системы ЧПУ различных производителей. Для повышения точности станки данной серии уже в базовой комплектации имеют датчики линейных и круговых перемещений.

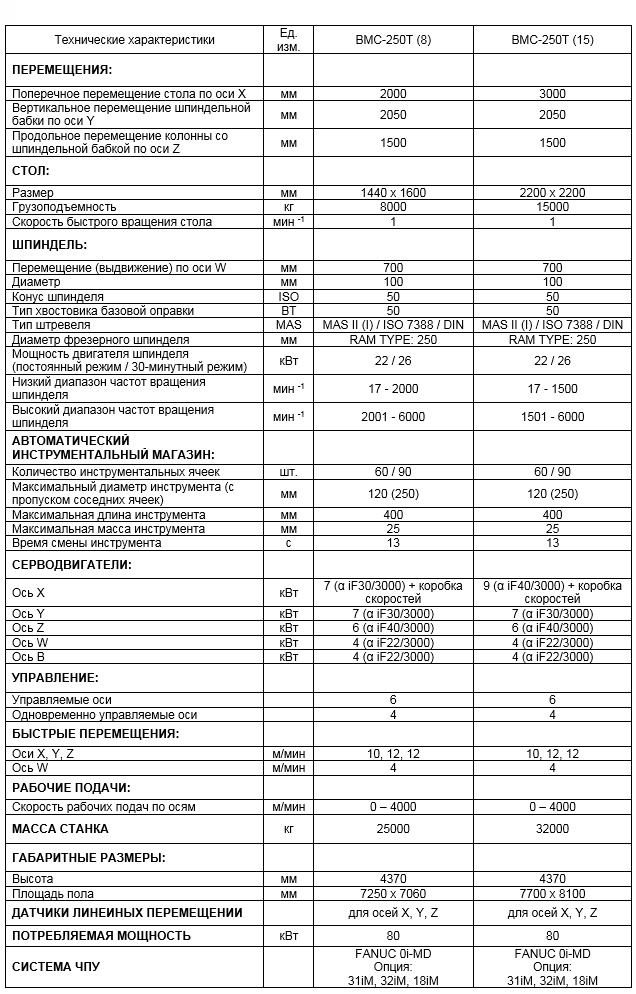

Технические характеристикиЕд. изм.ВМС-250Т (8)BMC-250T(15)
ПЕРЕМЕЩЕНИЯ:
Поперечное перемещение стола по оси Xмм20003000
Вертикальное перемещение шпиндельной бабки по оси Yмм20502050
Продольное перемещение колонны со шпиндельной бабкой по оси Zмм15001500
СТОЛ:
Размермм1440x16002200x2200
Грузоподъемностькг800015000
Скорость быстрого вращения столамин-111
Перемещение (выдвижение) по оси Wмм700700
Диаметрмм100100
Конус шпинделяISO5050
Тип хвостовика базовой оправкиВТ5050
Тип штревеляMASMAS II (I)/ISO 7388/DINMAS II (I)/ISO 7388/DIN
Диаметр фрезерного шпинделяммRAM TYPE: 250RAM TYPE: 250
Мощность двигателя шпинделя (постоянный режим / 30-минутный режим)кВт22/2622/26
Низкий диапазон частот вращения шпинделямин-117 - 200017-1500
Высокий диапазон частот вращения шпинделямин-12001 - 60001501 -6000
АВТОМАТИЧЕСКИЙ ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН:
Количество инструментальных ячеекшт.60/9060/90
Максимальный диаметр инструмента (с пропуском соседних ячеек)мм120 (250)120 (250)
Максимальная длина инструментамм400400
Максимальная масса инструментамм2525
Время смены инструментас1313
СЕРВОДВИГАТЕЛИ:
Ось ХкВт7 (a iF30/3000) + коробка скоростей9 (a iF40/3000) + коробка скоростей
Ось УкВт7 (a iF30/3000)7 (a iF30/3000)
Ocь ZкВт6 (a iF40/3000)6 (a iF40/3000)
Ось WкВт4 (a iF22/3000)4 (a iF22/3000)
Ось ВкВт4 (a iF22/3000)4 (a iF22/3000)
УПРАВЛЕНИЕ:
Управляемые оси66
Одновременно управляемые оси44
БЫСТРЫЕ ПЕРЕМЕЩЕНИЯ:
Оси X, Y, Zм/мин10. 12. 1210. 12. 12
Ось Wм/мин44
РАБОЧИЕ ПОДАЧИ:
Скорость рабочих подач по осямм/мин0-40000-4000
МАССА СТАНКАкг2500032000
ГАБАРИТНЫЕ РАЗМЕРЫ:
Высотамм43704370
Площадь поламм7250x70607700x8100
ДАТЧИКИ ЛИНЕЙНЫХ перемещениидля осей X, Y, Zдля осей X, Y, Z
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬкВт8080
СИСТЕМА ЧПУFANUC Oi-MD Опция: 31iM, 32iM. 18iMFANUC Oi-MD Опция: 31 iM, 32iM, 18iM
