5-и осевой обрабатывающий центр

5-ти осевой обрабатывающий центр

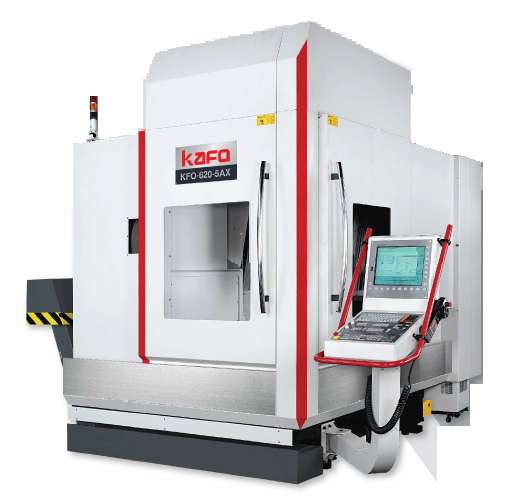

Вертикальный 5-ти осевой обрабатывающий центр KAFO модель KFO-620-5AX с интегрированным наклонно-поворотным столом

Описание станка:
Станок представляет собой высокоскоростной 5-и осевой фрезерный обрабатывающий центр с интегрированным 2-х осевым наклонно-поворотным столом. Конструкция станка имеет высокую жесткость и виброустойчивость. Корпусные детали – станина, стойка, фрезерная бабка, стол изготовлены литьем из высокопрочного чугуна. Комплектующие, применяемые в станке, имеют высокое качество и долговечны в работе, они производятся в Японии и на Тайване на специализированных производствах. На всех осях станка применяются направляющие качения, которые позволяют обеспечить высокие скорости подачи и холостых ходов. Большая линейка шпиндельных узлов позволяет обеспечить диапазон скоростей шпинделя до 18000 об/мин. Станок предназначен для сложной сверлильно-фрезерной обработки деталей диаметром до Ø520 мм и высотой до 330 мм.

Стол:
- Диаметр стола, ммØ500 ( Ø 550, Ø 600 – опция)
- Максимальные размеры обрабатываемой детали, мм до Ø600, L=500
- Максимальный диаметр устанавливаемой детали, мм Ø700
- Максимальная масса обрабатываемой детали, кг 250
- Расстояние от торца шпинделя до рабочей поверхности стола, мм140 – 600
- Размеры и количество Т-образных пазов стола, мм х шт.14Н7 х 6
- Сервомоторы привода подач стола Siemens
- Угол наклона, градусы± 100˚
- Величина индексации высокоточного энкодера, секунды± 2,5"
Максимальная скорость вращения, об/мин
Вращение
Наклон

100
50
- Номинальный крутящий момент, Нм
Вращение
Наклон

393
1260
- Максимальный крутящий момент, Нм
Вращение
Наклон

707
2330
- Давление в гидросистеме стола (гидрозажим стола), не более, кг/см240
- Тормозной момент, Нм
Вращение
Наклон

5000
5000
- Точность индексации, секунды
Вращение
Наклон


± 5
± 5
- Повторяемость, секунды
Вращение
Наклон


± 2
± 2
Перемещение:
- ось X, мм 620
- ось Y, мм 520
- ось Z, мм 460
- Максимальная скорость быстрых ходов по осям X, Y, Z, м/мин 36
- тип направляющих роликовые (качения)
Шпиндель:
- Конус шпинделя № 40
Конус шпинделя 50
- Максимальная частота вращения, об/мин. 15000
Подачи:
- рабочая подача, мм/мин 1...10000
Точность:
Позиционирование: ± 0,004
Повторяемость: ± 0,002
Устройство автоматической смены инструмента:
- кол-во ячеек для инструмента, шт. 24
- вес инструмента, кг, не более 7
Высота, мм 4380
- макс. размер инструмента (d x l), мм76х250 (127х250 – с пропуском соседних ячеек)
- хвостовик инструментаMAS ВТ-40
- время смены инструмента (от инструмента до инструмента), сек.2
- время смены инструмента (от стружки до стружки), сек.5
Двигатель:
- Привод шпинделя, кВт12
- Привод подачи ( X,Y,Z), кВт3/4/7
Общие данные:
- Требуемое давление воздуха, кг/см²6
- Расход воздуха, л/мин500
- Потребление электроэнергии, кВА20
- Вес, кг9000
- Габаритные размеры (ширина x длина x высота), мм4210 х 2580 х 2910
ЧПУHeidenhein iTNC620 HSCI с монитором 15"


Примечание:
1. Технические характеристики наклонно-поворотного стола приведены для модели стола BRS-TT Ø600 мм производства фирмы LCM, Италия.
2. По запросу заказчика, станок в экономичном исполнении может поставляться со столом тайваньского производства.
3. Станок может комплектоваться системой ЧПУ Siemens Sinumerik 840DSl.

Стандартная комплектация:
- прямой привод шпинделя 15000 мин-1 c двигателем Siemens 1PH8107 12 кВт
- двигатели подач стола: на вращение – 3,3 кВт, на наклон 8,17 кВт
- система охлаждения (подачи СОЖ)
- инструментальный магазин на 40 позиций
- датчики угловых перемещений Heidenhain по осям В и С
- вентиляция электрического шкафа с кондиционером
- автоматическая система смазки
- система охлаждения ШВП
- роликовые направляющие качения по осям X, Y, Z
- система продувки шпинделя сжатым воздухом
- пистолет СОЖ
- маслоотделитель СОЖ
- винтовой стружечный конвейер
- телескопическая защита направляющих
- охладитель масла шпинделя
- полное ограждение станка кабинетного типа
- автоматическое выключение питания
- стружечный конвейер ленточного типа
- функция жесткого нарезания резьбы
- выравнивающие болты и прокладки
- освещение рабочей зоны
- аварийная сигнализация
- порт RS232 и кабель 10 метров
- руководство по эксплуатации станка на русском языке
- трансформатор 20KVA
- масса 9000 кг.

Дополнительная комплектация станка:
- Преобразователи линейных перемещений Heidenhain по осям X,Y,Z
- Подача СОЖ через шпиндель 20 бар с фильтром
- Устройство контроля длины вылета и диаметра инструмента беспроводного типа RENISHAW NC-4 или TS-27R
- Система измерения заготовки RENISHAW OMP60 или RMP60.
